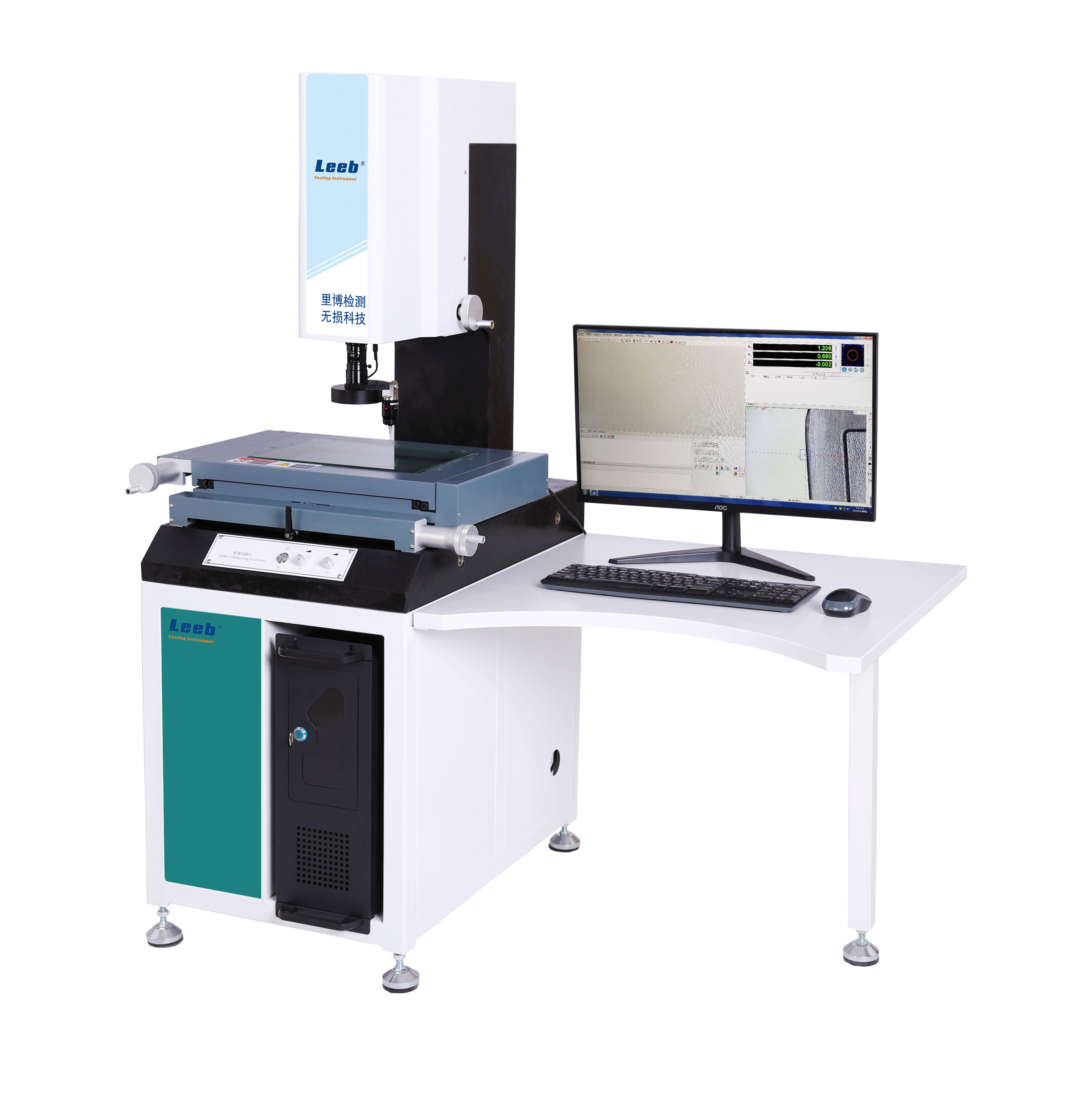

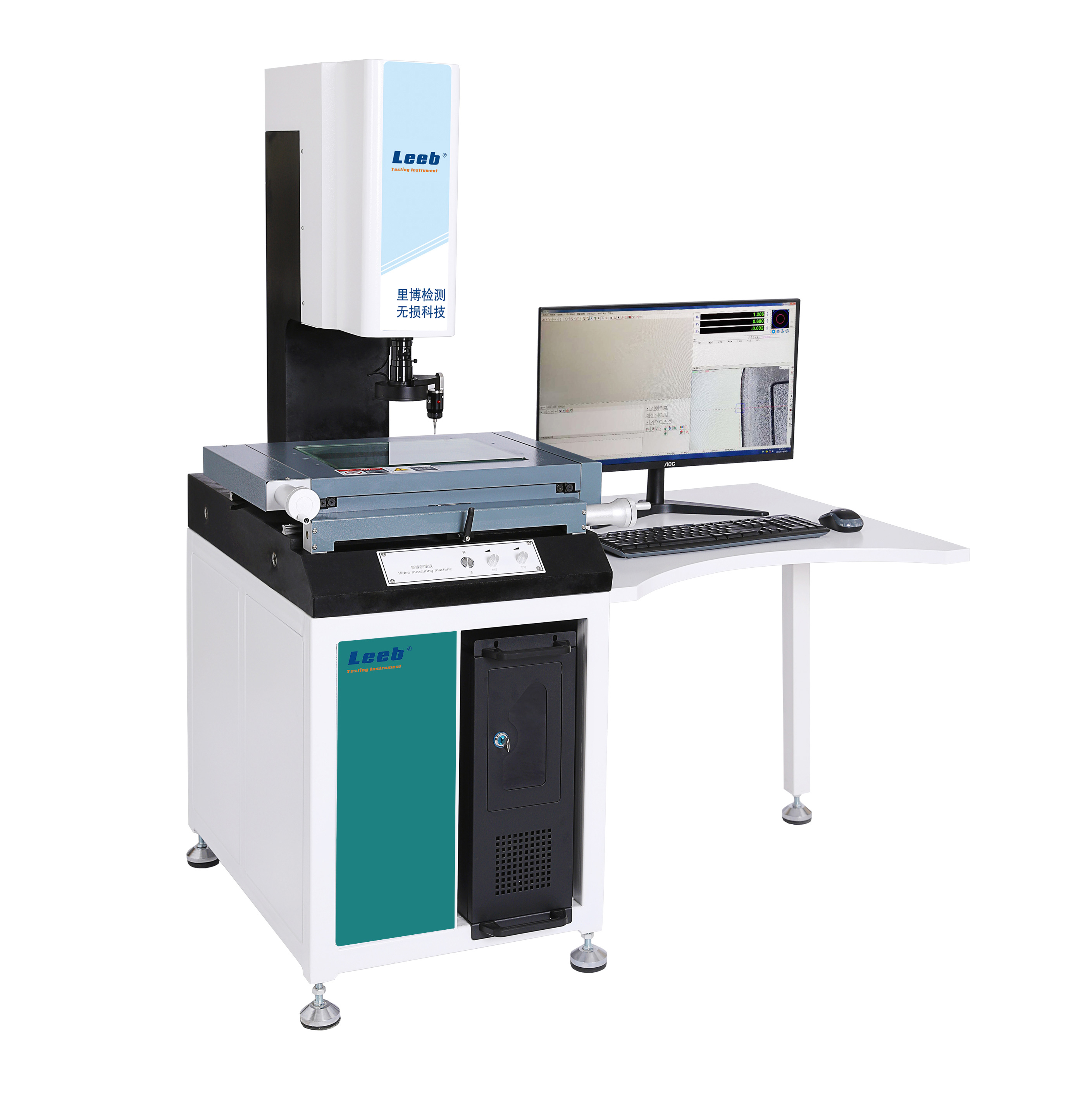

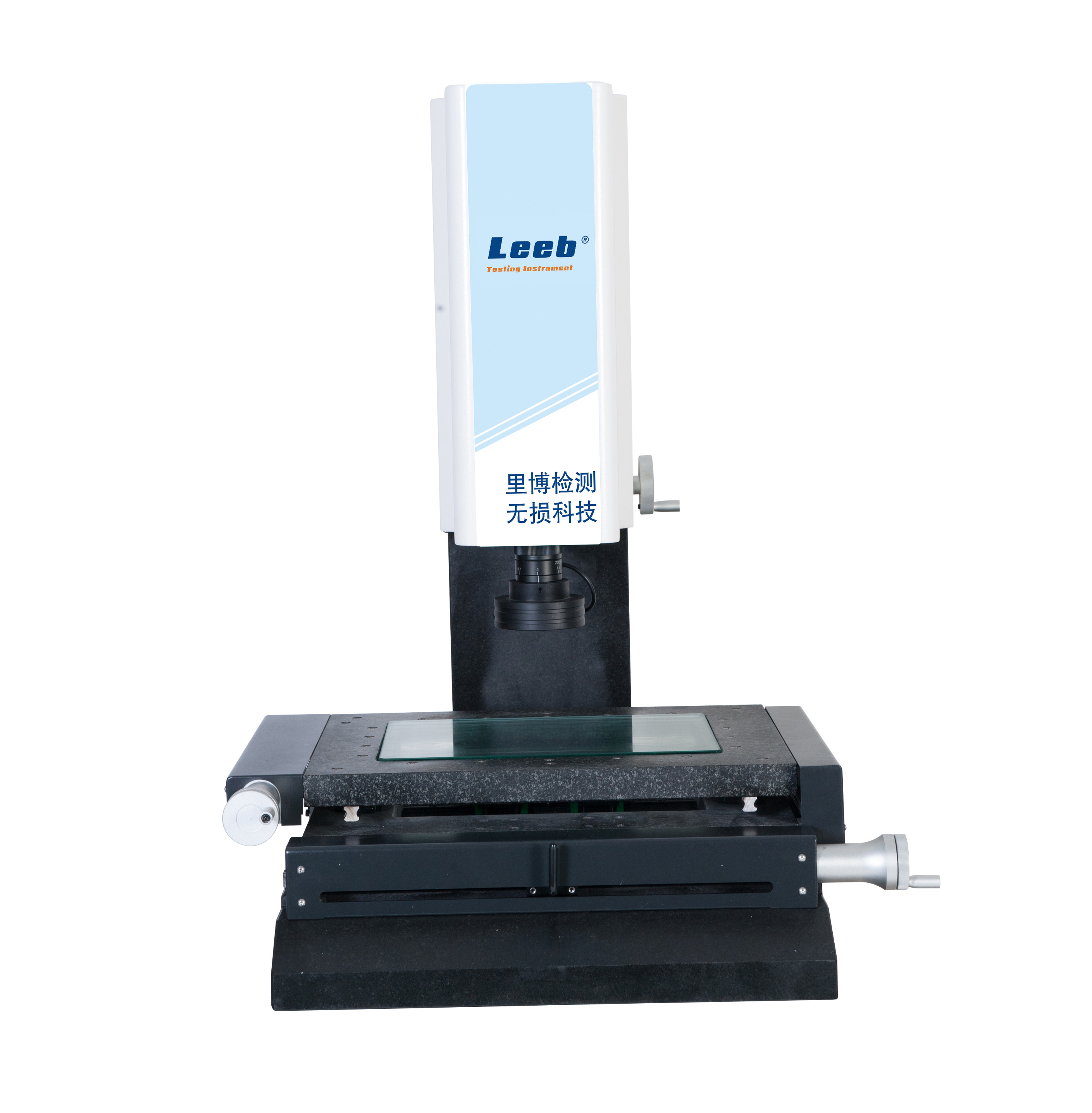

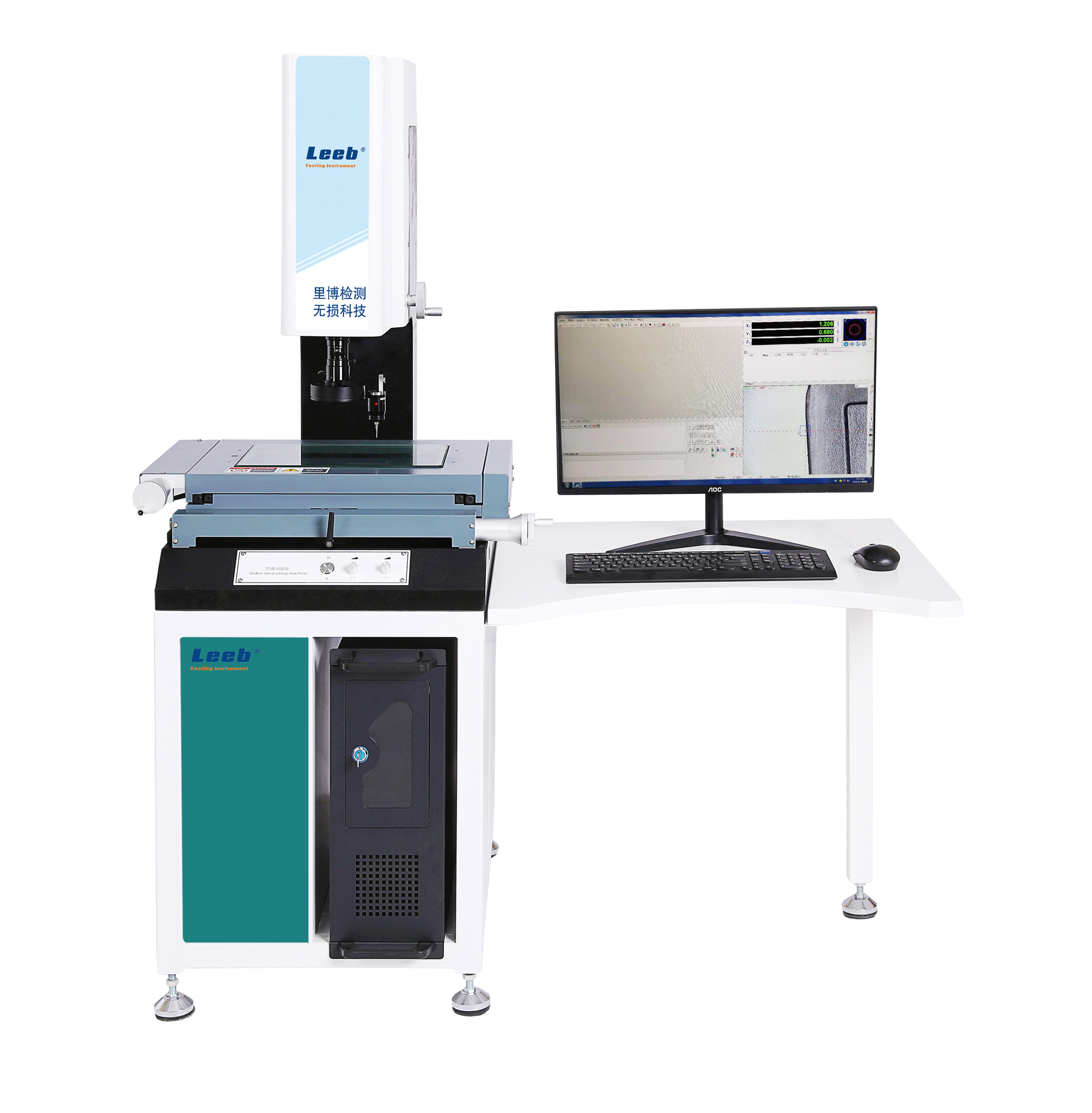

手動影像儀LBYX3060
1.采用高清彩CCD相機；
2.變焦物鏡與十字線發生器作為測量瞄準系統；
3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
4.儀器具有多種數據處理、顯示、輸入、輸出功能；
5.與電腦連接后，采用專門測量軟件可對測量圖形進行處理。
詳細介紹
【應用領域】
儀器適用于以二維平面測量為目的的一切應用領域。這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
【主要技術參數】
|
序號 |
項目名稱 |
技術參數 |
|
1 |
有效測量行程(X軸×Y軸×Z軸) |
300 mm×200 mm×200 mm |
|
2 |
Z軸調焦升降范圍 |
≤200mm |
|
3 |
光柵尺分辨率 |
0.0005mm |
|
4 |
X、Y軸線性精度 |
U≤( 2.5+L/200 ) μm （L單位：mm） |
|
5 |
載物臺尺寸 |
460mm×360mm |
|
6 |
玻璃臺尺寸 |
328mm×228mm |
|
7 |
玻璃和承載重量 |
東莞銘思：高精度光學玻璃，承載重量≤50kg |
|
8 |
高清相機 |
德國 COMST 高清1/3彩色CCD |
|
9 |
鏡頭 |
香港PMS（普密斯）連續變倍高清鏡頭 光學放大倍率0.7×-4.5× |
|
10 |
影像放大倍數 |
20-180× |
|
11 |
光柵尺 |
高精度新天精密光柵尺,分辨率0.0005mm |
|
12 |
上光系統 |
臺碩自主定制LED 環形冷光源 |
|
13 |
下光系統 |
臺碩自主定制LED圓形冷光源 |
|
14 |
傳動方式 |
臺灣精密無牙傳動＋P級精密交叉導軌 |
|
15 |
操作方式 |
搖桿手柄、鼠標拖動 |
|
16 |
主機外形尺寸約 |
725 mm×660 mm×830 mm |
|
17 |
機臺底座、Z軸立柱 |
高精度花崗巖 |
|
18 |
儀器總重 |
約200 kg |
|
19 |
軟件 |
自主研發正版2D精密測量測軟件 |
|
20 |
數據輸出 |
測量數據Word(doc)、Excel(xls)、物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)、數據Word(doc格式)、Excel(xls格式) |
|
21 |
數據導入 |
二維圖形AutoCAD(dxf)) |
|
22 |
電源 |
AC 220±5V、50Hz |
|
23 |
使用環境 |
溫度 25±10℃，濕度 35%-65% |
【主要測量功能】
（一）測量軟件基本工能
●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群 ●三點/多點求圓及弧
●兩點/多點求線 ●B-spline線
●兩點間的距離 ●兩線間的平均距離
●點線間的距離 ●兩圓心距離
●圓線距離 ●兩線間的夾角及交點
（二）測量軟件基本工能
基本測量：點、線、圓、弧、橢圓、平面度等的測量。
測繪功能：機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e、UG等其它軟件無縫聯接。
拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。
光度指示：指導用戶將光源明暗調至最佳強度，減少人為帶來的不確定因素。
基本測量：點、線、圓、弧、橢圓的測量。
在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。
離線標注：可以在鳥瞰的全圖中進行標注尺寸。
幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。
輔助功能：復制、全選、刪除、移動、鏡像、旋轉。
